Frästisch von DRYWALLTEC. Bringen Sie den Trockenbau mit unserem Säge- und Frästisch auf ein neues Level. Die effiziente Herstellung von Formteilen auf der Baustelle sowie im Betrieb wird durch die innovative Technik zum Kinderspiel.
Die kontinuierliche Weiterentwicklung der Maschinentechnik macht die VCUT 2600 und VCUT 4000 zu dem, was sie heute ist:
Das Maß der Dinge für Faltelemente und Formteile im Trockenbau.
Die VCUT 2600 und VCUT 4000 sind stationäre Säge- und Frästische mit modularen Aggregaten zum Fräsen und Sägen von Plattenwerkstoffen, hauptsächlich für Gipskarton und andere Ausbauplattenmaterialien wie fermacell® oder OSB.
Die VCUT-Maschinen bieten eine Vielzahl von Vorzügen, die Ihnen als Anwender das Arbeiten erleichtert. Zwei verschiedene Tischlängen bieten maximale Flexibilität in der Herstellung von Formteilen.
Mit der VCUT 2600 lassen sich Platten von bis zu 3 Meter Sägen oder Fräsen. Die VCUT 4000 bietet einen noch längeren Arbeitsbereich,
auf dem sich 2 x 2-Meter-Platten hintereinander zeitgleich bearbeiten lassen.
Durch wechselbare Aggregate bietet der Säge- und Frästisch VCUT Serie eine unglaubliche Bearbeitungsvielfalt von Fräsen, Sägen und Duplizieren.
Die Aggregate sind auf Leistung und Dauereinsatz getrimmt und bieten höchsten technischen Standard.
Sie wollen professionell Formteile fertigen?
Wir haben den Säge- und Frästisch und die Erfahrung dazu!
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
VCUT
Ihre Vorteile
Die technische Weiterentwicklung im Vergleich zu anderen Plattenbearbeitungsmaschinen ist in der soliden Bauweise klar hervorzuheben.
Der Fokus liegt auf Produktion. Getreu dem Motto: „Made for Production“.
- Über 80 % Zeitersparnis bei der Herstellung von Kantenbildungen
- Perfekte Kanten ohne Spachteln – malfertig
- Schnelle und flexible Herstellung von Formteilen in großen oder geringen Mengen
- Wertschöpfung bleibt im Betrieb
- Optimierter Materialverbrauch – Reste werden zu Formteilen verarbeitet
- Sehr schnelle und günstige Fertigung von Standard-Formteilen (z.B. L-Winkel, U-Schalen uvm.)
- Serienzuschnitte von Gipsriegeln, Holztraversen, Sanitärausschnitten
- Zuschnitt und Fräsen von Leibungsplatten
- Herstellung von Lichtvouten, gleitenden Deckenanschlüssen, Nischen und Kästen
- Brandschutz-Zuschnitte von bis zu 60 mm starken Platten (z.B. Promat o.ä.)
Abmessungen (aufgebaut mit Portal)
- Länge: 3.500 mm
- Breite: 1.950 mm
- Höhe: ca. 1.200 mm
Gewicht
- Tisch: 150 kg
- Portal: 75 kg
Bearbeitungsmaße (beidseitig)
- Länge: 2.600 mm
- Breite: 1.300 mm
- Höhe: 80 mm
Schnitttiefe (Säge) 65 mm
Fräse bis zu 150°
Bearbeitungsmaße (einseitig)
- Länge: 3.100 mm
- Breite: 1.300 mm
- Höhe: 80 mm
Plattenformat (max.)
- 1.300 x 3.100 mm
Anschlusswerte
- 120/230 V – 50/60 Hz – 16 A
Abmessungen (aufgebaut mit Portal)
- Länge: 4.950 mm
- Breite: 1.950 mm
- Höhe: ca. 1.200 mm
Gewicht
- Tisch: 180 kg
- Portal: 75 kg
Bearbeitungsmaße (beidseitig)
- Länge: 4.100 mm
- Breite: 1.300 mm
- Höhe: 80 mm
Schnitttiefe (Säge) 65 mm
Fräse bis zu 150°
Bearbeitungsmaße (einseitig)
- Länge: 4.600 mm
- Breite: 1.300 mm
- Höhe: 80 mm
Plattenformat (max.)
- 1.300 x 4.200 mm
Anschlusswerte
- 120/230 V – 50/60 Hz – 16 A
- Maximale Flexibilität in der Produktion
- Fräsen von Formteilen in fast allen Winkeln (30 ° bis 150 °)
- Rationale Herstellung von Schlitzplatten
- Kreisausschnitte mit Zirkelvorrichtung
- Einfaches Kopierfräsen und Duplizieren von Formen wie z.B. WC-Ausschnitten
- Elektrisches und automatisches Heben und Senken der Aggregate
- Robuster mechanischer Umschaltmechanismus der Absaugung zum jeweiligen Aggregat
- Quickstopp-Mechanismus auf y-Achse für schnelleres Einmessen

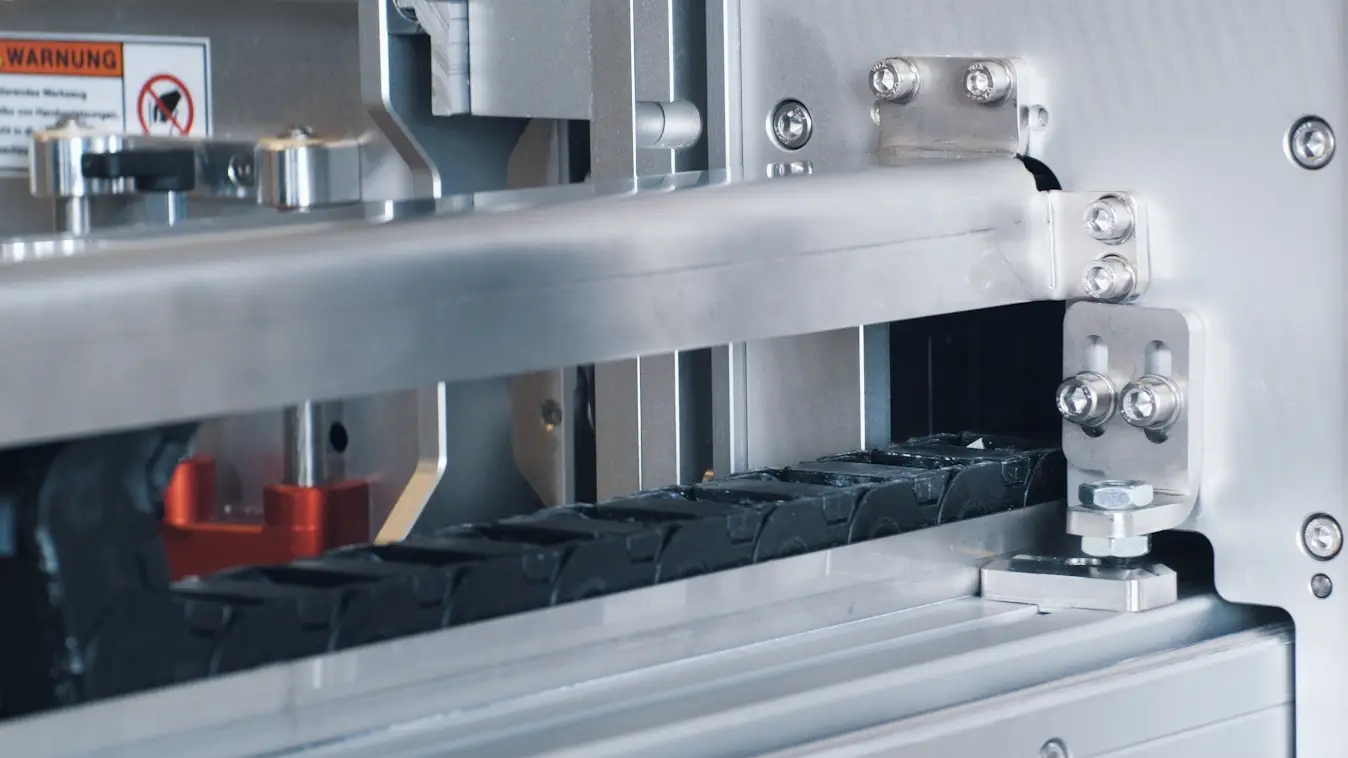

- Dryline-Lager gewährleisten einen dauerhaften Betrieb unter härtesten Bedingungen
- Kraftvolle elektromagnetische Klemmung für x- und y-Achsen

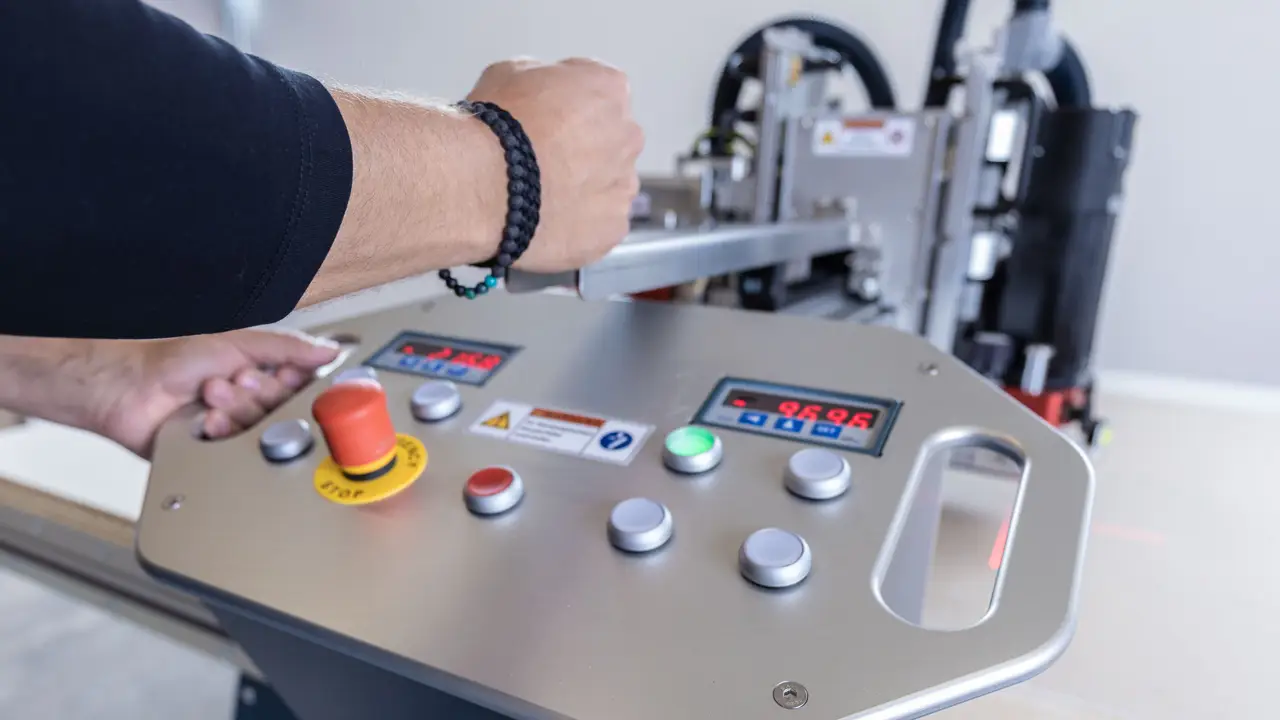

- Digitales und akkurates Mess-System an beiden Achsen mit Multistopp-Funktion
- Komfortable Laserjustierung an den Aggregaten
- Beste Staubabsaugung während des Produktionsvorgangs
Aggregate zur VCUT-Serie

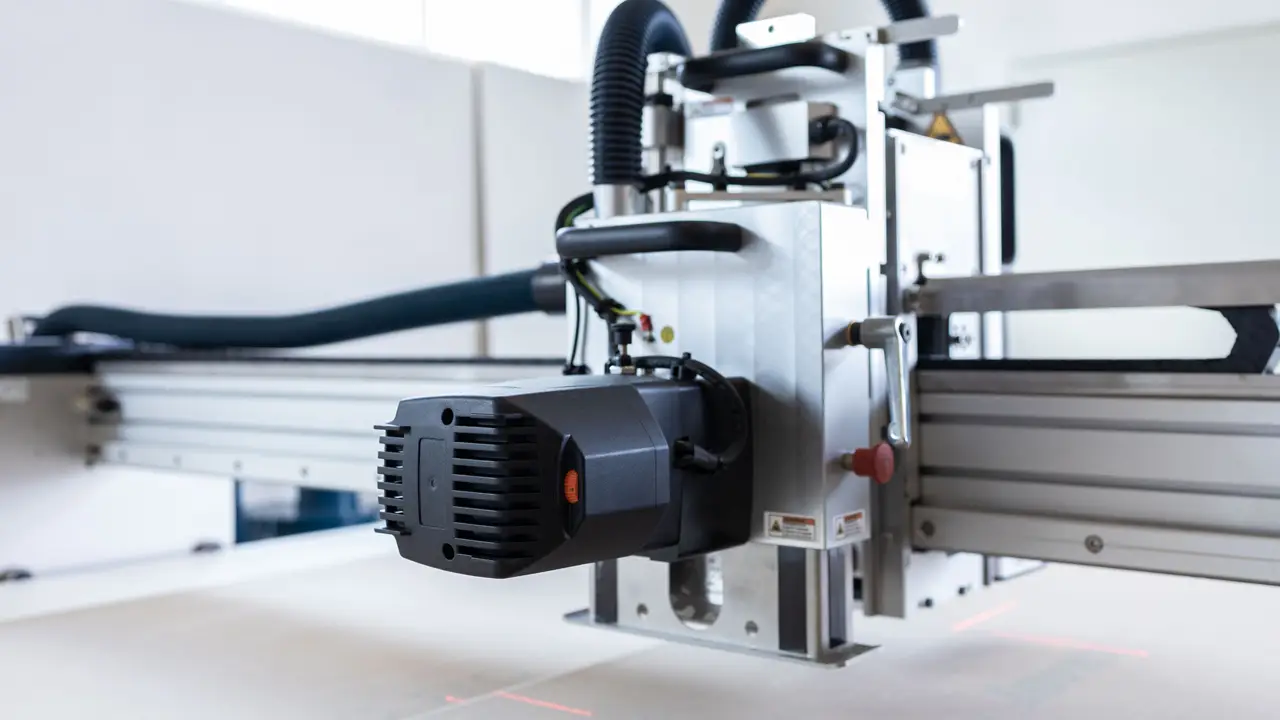

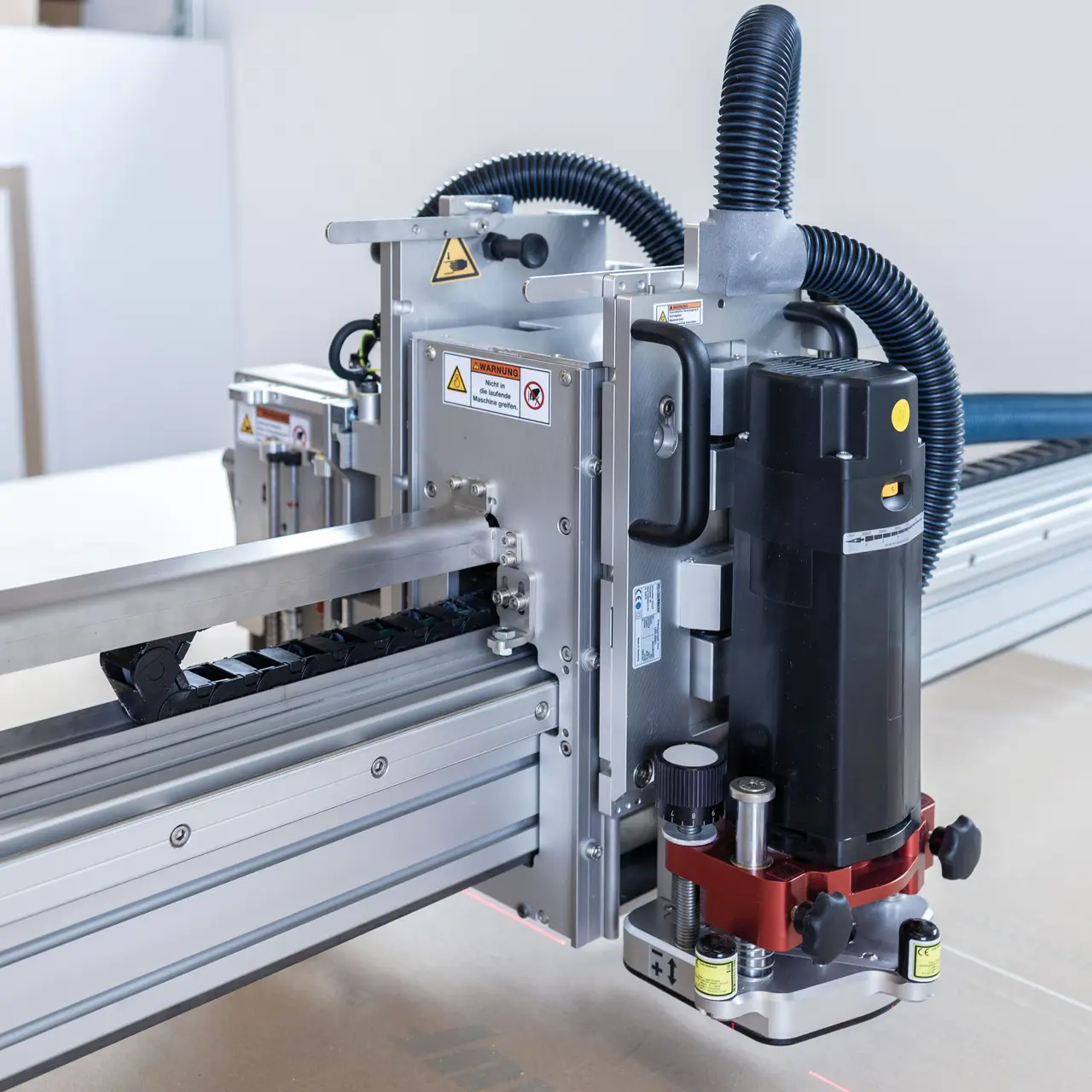

Fräsaggregat Standard
- Standardmäßig leistungsstarke und robuste Fräsmotoren, speziell für die Belastungen beim Fräsen von Gips- und anderen Plattenmaterialien
- 1.8 kW Standard-Fräse mit komfortabler Frästiefen-Einstellung
- Robuste und verwindungssteife Konstruktion
- Extra grosser Schlauchanschluss garantiert eine staubfreie Fräsbearbeitung
- Fest eingebaute Laser mit Kreuzdarstellung zeigen den Fräsermittelpunkt und vereinfachen das Positionieren und Einmessen
- Geliefert mit Spannzangen in 8 mm und 12 mm für volle Flexibilität
- Aufnahme Bohrungen für Zirkel in der Gleitplatte zum Erstellen von Kreisauschnitten
- Optimiert zum Fräsen von Leibungsplatten mit Nutfräser
Fräsaggregat Industrial
- Extra Power! Sehr leistungsstarker und robuster Fräsmotor, speziell für die Belastungen beim Fräsen von Hartgips-Plattenmaterialien und zementhaltigen Produkten
- 2.6 kW Power-Fräse mit komfortabler Frästiefen-Einstellung
- Robuste und verwindungssteife Konstruktion
- Extra grosser Schlauchanschluss garantiert eine staubfreie Fräsbearbeitung
- Fest eingebaute Laser mit Kreuzdarstellung zeigen den Fräsermittelpunkt und vereinfachen das Positionieren und Einmessen
- Geliefert mit Spannzangen in 8 mm und 12 mm für volle Flexibilität
- Zur Verwendung von V-Fräsern bis zu einem Winkel von 150°
- Optimiert zum Fräsen von Leibungsplatten mit Nutfräser

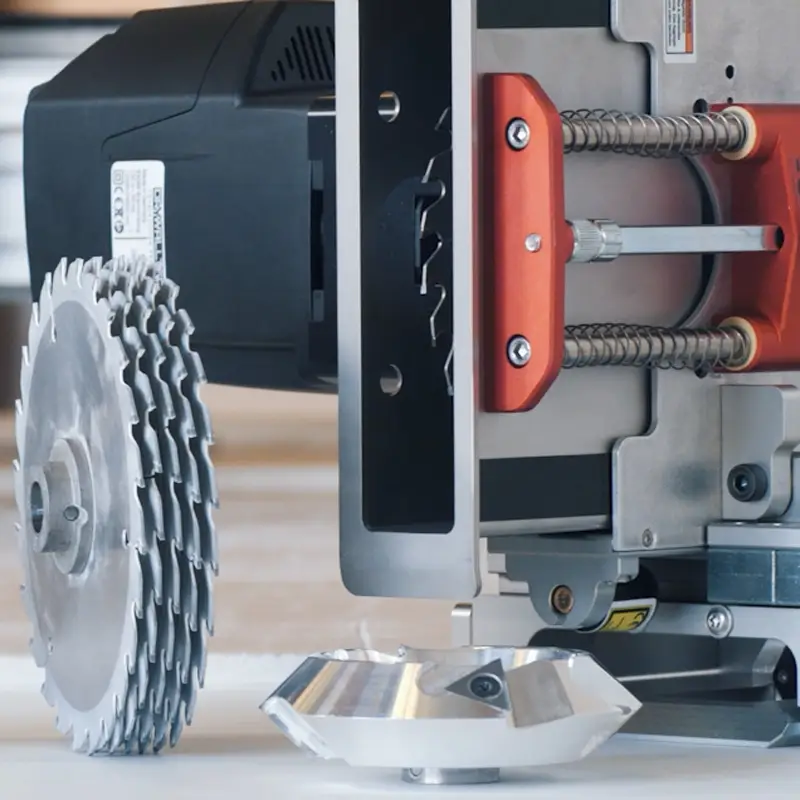

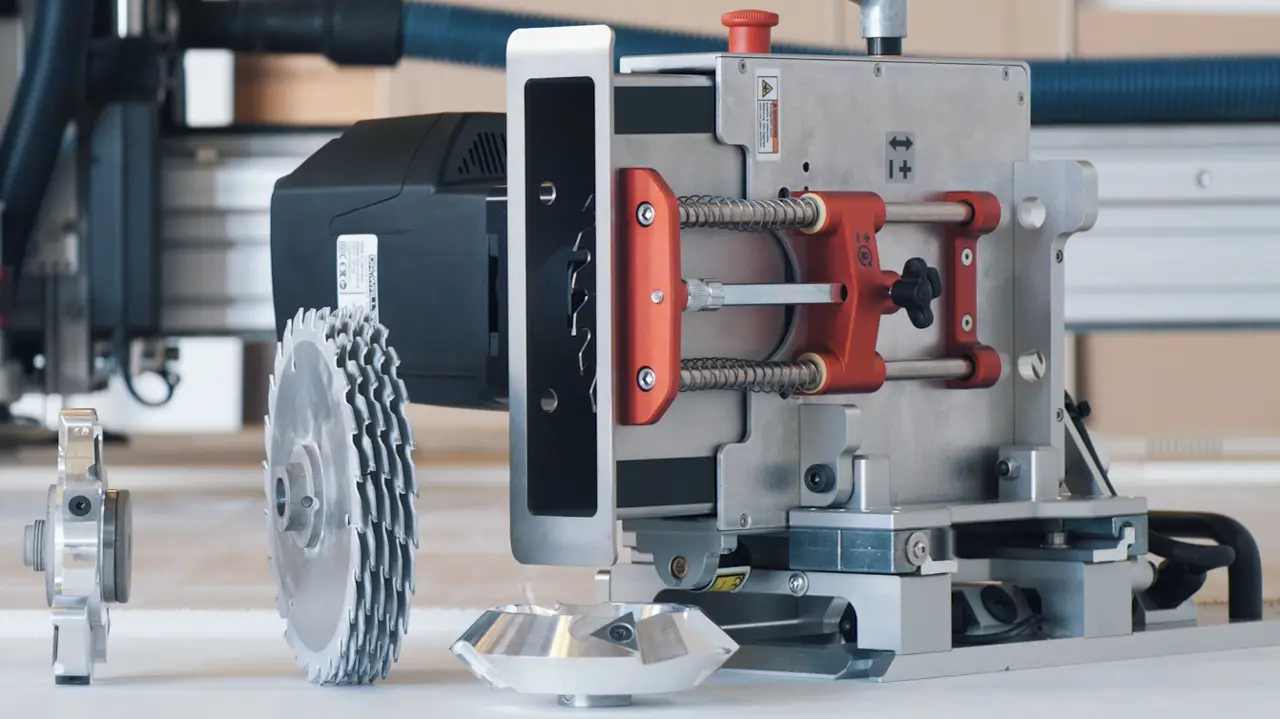

Sägeaggregat Universal
- 2.3 kW starker Sägemotor mit extra Kraft-Reserve für Serienfertigung
- Schnitttiefe von 65 mm
- 1 Aggregat für alle Anwendungen:
- Einzelschnitt
- Mehrfachsäge mit 5 Sägeblättern
- V-Nut-Sägen
- Rechteck-Nut-Sägen - Innovative Schwenktechnik des Säge-Aggregates für x- und y-Achsen
- Komfortable Laserjustierung
- Mehrfachsägepaket für Rundungen, Säulen und Bögen
Neue Dimensionen in der Formteilfertigung: Mit den Säge- und Frästisch der VCUT
Unser Angebot an Säge- und Frästisch revolutioniert das Formteilhandwerk: Komplex oder geradlinig, kein Design ist zu anspruchsvoll für unsere VCUT Serie. Dieser innovativer Frästisch passt sich mühelos an Ihre Aufgaben an, von der Bearbeitung von Platten bis zu 3 Meter Länge mit der VCUT 2600 bis zur gleichzeitigen Bearbeitung von zwei 2-Meter-Platten mit der VCUT 4000. Aber die beeindruckende Vielseitigkeit dieser Frästische endet nicht hier - sie sind für ihren dauerhaften Einsatz und ihre robuste Konstruktion bekannt, was sie zu einer zuverlässigen Wahl für jeden Fachmann macht. Mit unserer VCUT Serie und unserem fundierten Wissen im Bereich der Formteilfertigung sind wir Ihr perfekter Partner, um Ihre Produktivität und Effizienz zu steigern.
